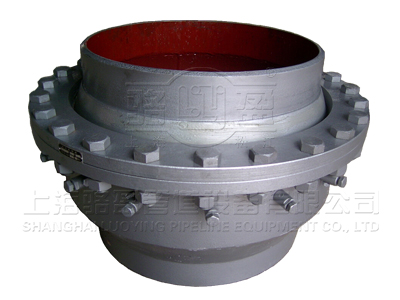

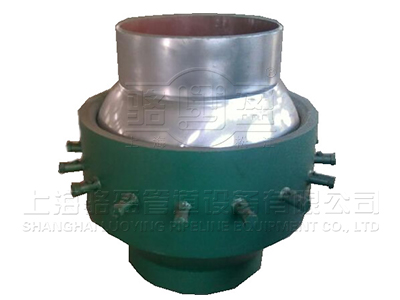

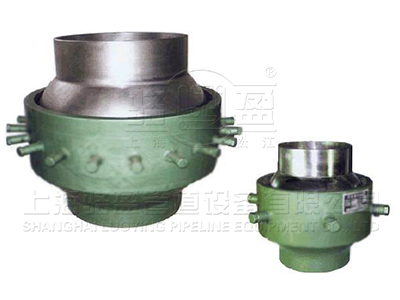

QJB型焊接式球形接頭球體在使用過程中可以在一定范圍內進行自由轉動，能夠?qū)崿F(xiàn)管道的角向位移的補償。適用于出現角向位移的管道，方便施工。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
球型補償器長叫做球型接頭，工作原理是通過球體的角位移來吸收或補償器管道推力位移及熱膨脹和冷收縮。特點是該補償器使用時應配對使用，原因單臺的時候，補償能力可以忽略不計，作用就是作為一個萬向接頭使用。配對使用后，補償能力增大，管道內介質流動阻力小，變性應力小。球體的設計讓它的盲板力減弱不少，有效的提高了支架的利用率，進一步節約支架的投入。除此之外，該補償器上增加了可注填料裝置，在原有的基礎上又提高了其密封性能，讓他更加的穩定可靠。就算管道運行中，出現了泄露的問題，也不像以前那般需要停氣減壓再進行維修，直接進行維護，既節約了時間又降低了損失，尤其在遠距離的熱能輸出上有很大的經濟優勢。
| 公稱通徑Norminal Diameter DN(mm) | 徑向很大尺寸Max radial size D(mm) | 球心距Globe Distance E(mm) | 轉矩Torque（KN.M） | 總長Total length L(mm) | 重量Weight | |||||
| 1.0Mpa | 1.6Mpa | 2.5Mpa | ||||||||
| 1.0Mpa | 1.6Mpa | 2.5Mpa | 4.0Mpa | 接管connection tube | 接管connection tube | 接管connection tube | ||||
| 50 | 180 | 114 | 0.07 | 0.11 | 0.17 | 0.28 | 200 | 18 | 18.8 | 23 |
| 65 | 198 | 152 | 0.14 | 0.23 | 0.36 | 0.58 | 260 | 26 | 27 | 32 |
| 80 | 225 | 168 | 0.32 | 0.51 | 0.80 | 1.28 | 292 | 37 | 38 | 45 |
| 100 | 260 | 178 | 0.54 | 0.86 | 1.34 | 2.15 | 310 | 56 | 58 | 70 |
| 125 | 300 | 206 | 1.04 | 1.67 | 2.61 | 4.18 | 350 | 77 | 79 | 95 |
| 150 | 375 | 254 | 1.52 | 2.43 | 3.80 | 6.08 | 440 | 85 | 87 | 105 |
| 200 | 440 | 236 | 2.15 | 3.45 | 5.39 | 8.63 | 435 | 118 | 121 | 145 |
| 250 | 540 | 315 | 4.22 | 6.75 | 10.55 | 16.88 | 584 | 238 | 243 | 290 |
| 300 | 608 | 275 | 6.34 | 10.15 | 15.86 | 25.38 | 602 | 331 | 338 | 405 |
| 350 | 685 | 370 | 8.31 | 13.30 | 20.78 | 33.25 | 670 | 503 | 514 | 615 |
| 400 | 780 | 420 | 10.83 | 17.32 | 27.06 | 43.30 | 757 | 584 | 596 | 725 |
| 450 | 825 | 435 | 15.34 | 24.55 | 38.36 | 61.38 | 822 | 846 | 864 | 820 |
| 500 | 900 | 336 | 20.81 | 33.30 | 52.03 | 13.25 | 728 | 965 | 985 | 1150 |
| 600 | 1055 | 448 | 26.22 | 41.95 | 65.55 | 104.87 | 900 | 1345 | 1375 | 1647 |
| 700 | 1300 | 710 | 31.78 | 50.84 | 79.44 | 127.10 | 1290 | 1524 | 1555 | 1866 |
| 800 | 1450 | 830 | 38.26 | 61.22 | 95.65 | 153.05 | 1480 | 1700 | 1735 | 2080 |
| 900 | 1630 | 950 | 45.20 | 72.32 | 113.05 | 180.80 | 1650 | 1876 | 1915 | 2298 |
| 1000 | 1810 | 1100 | 52.74 | 84.38 | 131.84 | 210.95 | 1810 | 2058 | 2100 | 2520 |
| 1100 | 1990 | 1350 | 60.91 | 97.46 | 152.28 | 243.65 | 2050 | 2370 | 2425 | 2880 |
| 1200 | 2170 | 1550 | 69.78 | 111.65 | 174.45 | 279.45 | 2280 | 2795 | 2860 | 3280 |
| 編號 | 名稱 | 數量 |
| 1 | 殼體 | 1 |
| 2 | 滑動軸承 | 1 |
| 3 | 密封圈 | 1 |
| 4 | 壓蓋 | 1 |
| 5 | 球體 | 1 |
